液壓錘利用液壓能將錘體提升到一定高度，錘體依靠自重或自重加液壓能下降，進行錘擊。液壓錘的優點是打擊能量大，噪聲低，環境污染少，操作方便。目前液壓錘已成為建設工程中不可缺少的設備。

1.分類

從打樁原理上可分為單作用式和雙作用式兩種。單作用式即自由下落式，打擊能量較小，結構比較簡單。雙作用液壓錘在錘體被舉起的同時，向蓄能器內注入高壓油，錘體下落時，液壓泵和蓄能器內的高壓油同時給液壓錘提供動力，促使錘體加速下落 ，使錘體下落的加速度超過自由落體加速度。打擊力大，結構緊湊，但液壓油路比單作用錘要復雜些。

目前液壓錘的錘體質量從1000kg到18000kg成一系列，落下高度可從100mm到1200mm之間調節。

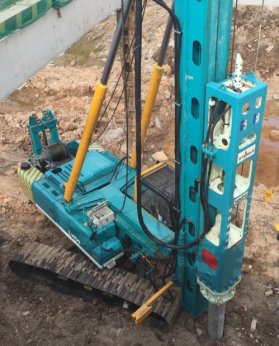

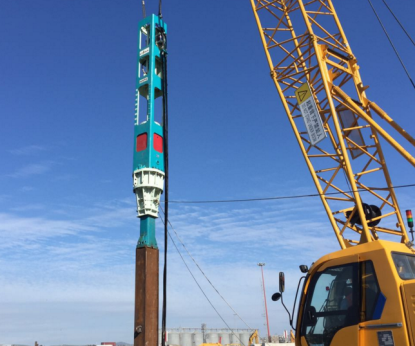

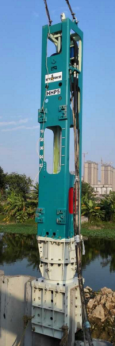

圖2-11  液壓錘

2.液壓錘基本構造

液壓錘由錘體部分、液壓系統和電氣控制系統等組成，如圖2-12。

錘體由起吊裝置、液壓缸、蓄能器、錘體、殼體、殼體、和導向裝置等組成。

(1)起吊裝置：起吊裝置主要由滑輪架、滑輪組與鋼絲繩組成，通過打樁架頂部的滑輪組與卷?yè)P(yáng)機相連。

(2)導向裝置：導向裝置與柴油錘的導向卡基本相似，它用螺栓將導向裝置與殼體和樁帽相連，使其與樁架導軌的滑道相配合，錘體可沿導軌上下滑動。

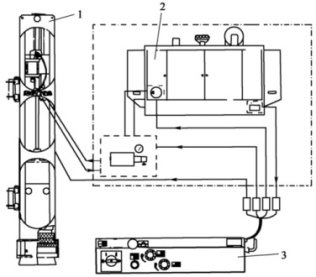

1-錘體部分；2-液壓系統；3-電氣控制系統

圖2-12  液壓錘總體構造

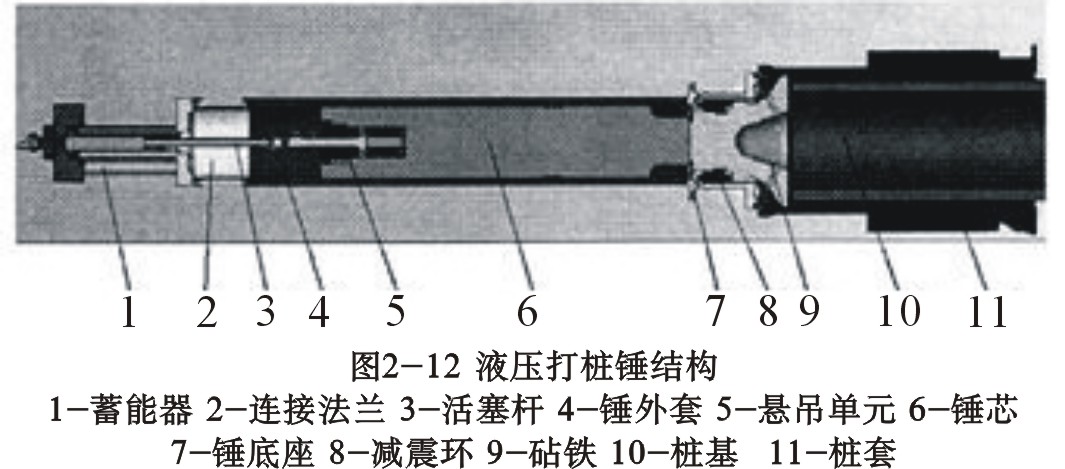

圖2-13 液壓錘結構組成

3.主要技術性能

液壓錘性能參數主要有錘頭質量、最大沖程、沖擊頻率、工作壓力、流量和功率等。
